轉盤軸承型號都代表什么含義？具體詳解

時間：2021-06-02 22:20:19 點擊：2670 次來源：洛陽隆達軸承有限公司

　　轉盤軸承是目前使用較為廣泛的軸承類型，結構型式眾多包括四點接觸球轉盤軸承、交叉滾子轉盤軸承、雙排異徑球轉盤軸承、三排圓柱組合轉盤軸承等，每個結構類型下的型號也有很多，那么多型號的轉盤軸承型號都代表什么你知道嗎？下面和小編一起了解一下吧。

　　轉盤軸承型號都代表什么

　　一般客戶在軸承選型計算上通常對軸承型號后綴數字如001或002、K1、K2等代號非常陌生，除非有圖紙解釋說明否則很難看懂。其實從型號可以看出一個軸承的結構型式、傳動型式、滾動體直徑和滾動體中心圓直徑等參數，轉盤軸承型號由根本代號和后置代號組成。根本代號代表了軸承的具體類型及主要參數，而后置代號更是明確表示了軸承材料特征和熱處理方式以及公差等級、密封定制等技術細節，下面具體了解一下轉盤軸承型號都代表什么。

　　1、基本代號

　　基本代號由結構型式和傳動型式；滾動體直徑、滾動體中心圓直徑三個部分組成。

結構型式代號表

結構型式代號	機構型式類型
01	四點接觸球軸承
02	雙排異徑球軸承
11	交叉圓柱滾子軸承
13	三排圓柱滾子組合軸承

傳動型式代號表

傳動型式代號	傳動型式
0	無齒式
1	漸開線圓柱齒輪外齒小模數
2	漸開線圓柱齒輪外齒大模數
3	漸開線圓柱齒輪內齒小模數
4	漸開線圓柱齒輪內齒大模數

　　2、后置代號

　　后置代號是轉盤軸承的熱處理方式、公差等級、尺寸、密封技術等要求有改變的時候，需要在基礎代號后方添加的補充代號。一般遵循軸承材料、密封、套圈變形、技術要求、公差等級、齒輪參數變動或需要表面淬火的順序向后排列。

軸承材料代號表

代號	03	04	11	12	13
軸承材料	42CrMoT	42CrMoZ	50MnT	50MnZ	其他材料

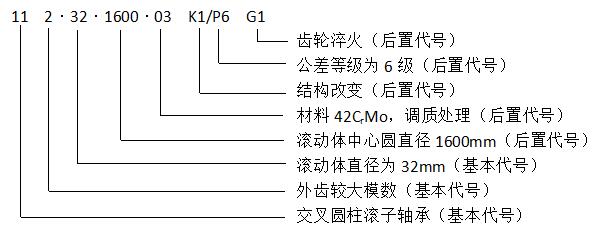

材料及熱處理方法代號：其中末位的T代表材料需要調制處理，Z代表材料進行正火處理。結構改變內容為密封、套圈變形或技術要求等，需用代號“K和數字”表示，如下圖中的“K1”與前面軸承材料代號空半個漢字間距。

　　公差等級改變時在其代號后面用“與/”和前面的代號分開，公差等級為0級可以不標注，轉盤軸承有0/6/5三級，精度從前到后依次升高。

結構型式代號表

結構類型	無齒式	外齒式	內齒式
四點接觸球轉盤軸承	78000	178000	278000
雙排異徑球轉盤軸承	578000	678000	778000
交叉圓柱滾子轉盤軸承	79000	179000	279000
交叉圓錐滾子轉盤軸承	579000	679000	779000
三排圓柱滾子組合轉盤軸承	539000	639000	739000
